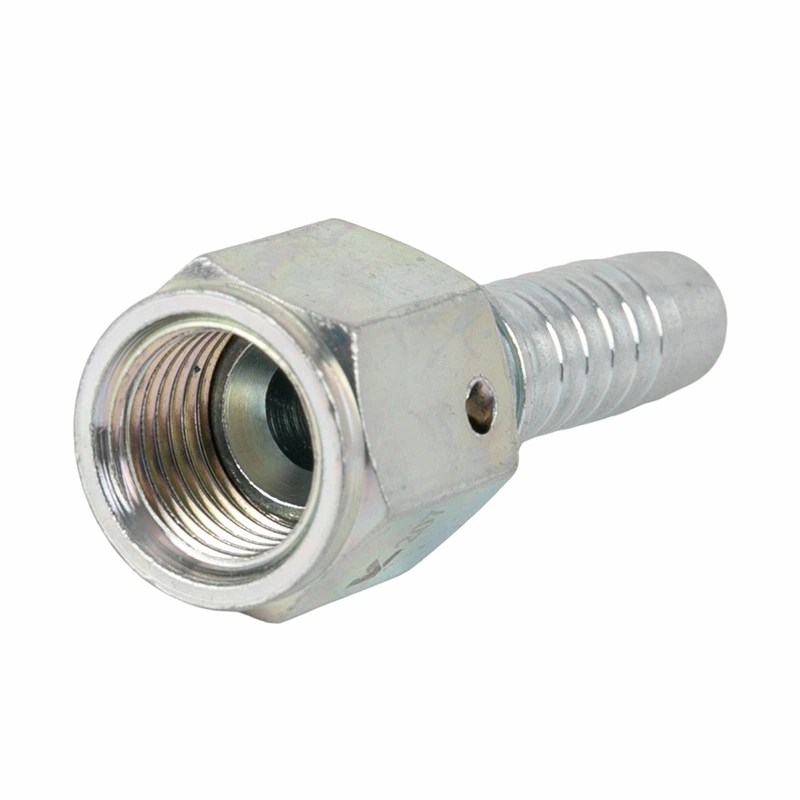

Phụ kiện JIC (Hội đồng Công nghiệp Chung) là loại phụ kiện ống loe thường được sử dụng trong các ứng dụng thủy lực, chẳng hạn như trong thiết bị công nghiệp, ô tô và máy bay. Chúng được thiết kế để tạo ra một vòng đệm kín nhằm ngăn ngừa rò rỉ và duy trì áp suất trong hệ thống. Các phụ kiện JIC có góc loe 37-độ tạo ra sự tiếp xúc giữa kim loại với kim loại giữa khớp nối và vòng đệm, giúp phân bổ áp suất đồng đều và ngăn ngừa hư hỏng bề mặt bịt kín.
Nó đang tổ chức kiểm tra muối 72 giờ. Chất liệu bạn có thể chọn 08AL hoặc 20#.
Nếu bạn có thị trường khó khăn ở khu vực của bạn, bạn có thể chọn
- 08Vật liệu AL được rèn có thể có giá cạnh tranh hơn.
- Zin trắng kéo dài 48 giờ.
- Mức độ ít thô hơn
- Độ lệch đường kính +_0.2
- Sử dụng đai ốc bấm khi đầu to hơn đuôi
- Chúng tôi giữ lỗ vật liệu rèn nhỏ hơn 0.2-0.5mm so với lỗ tiêu chuẩn
Nếu bạn cần chất lượng cao hơn thì bạn chọn
- 20# tài liệu .
- Tấm Zin 72 giờ
- Cấp độ cao cấp độ thô hơn
- Độ lệch đường kính+_0.1
- Sử dụng đai ốc có dây đẩy khi đầu lớn hơn đuôi
- Khoan lỗ theo bản vẽ và lỗ tiêu chuẩn
Nếu bạn muốn đặt hàng đai ốc uốn, S267B3
Chú phổ biến: phụ kiện ống jic, nhà sản xuất, nhà cung cấp phụ kiện ống jic Trung Quốc
90 độ JIC NỮ SWEPT KHUỶU TAY GHẾ NÓN 74 độ
|
SỐ PHẦN |
VÒI NƯỚC |
CHỦ ĐỀ |
B |
L |
A |
M |
H2 |
||
|
DN |
TRONG |
KÍCH CỠ |
T |
Mm |
Mm |
Mm |
mm |
Mm |
|
|
S267B1 - 03 - 04 |
5 |
3/16" |
03 |
7/16" - 20 |
3 |
26.5 |
8,5 |
25,1 |
14 |
|
S267B1 - 04 - 05 |
6 |
1/4" |
04 |
1/2" - 20 |
4 |
28 |
9,5 |
27,2 |
17 |
|
S267B1 - 04 - 06 |
6 |
1/4" |
04 |
9/16" - 18 |
6 |
28 |
9,5 |
28,2 |
19 |
|
S267B1 - 06 - 08 |
10 |
3/8" |
06 |
3/4" - 16 |
7 |
34 |
10,8 |
32,3 |
22 |
|
S267B1 - 06 - 10 |
10 |
3/8" |
06 |
7/8" - 14 |
11 |
34 |
12,8 |
34,3 |
27 |
|
S267B1 - 08 - 10 |
12 |
1/2" |
08 |
7/8" - 14 |
11 |
40 |
12,8 |
39,5 |
27 |
|
S267B1 - 08 - 12 |
12 |
1/2" |
08 |
1.1/16" - 12 |
14 |
40 |
14 |
42,5 |
32 |
|
S267B1 - 10 - 12 |
16 |
5/8" |
10 |
1.1/16" - 12 |
14 |
48 |
14 |
50,5 |
32 |
|
S267B2 - 04 - 04 |
6 |
1/4" |
04 |
7/16" - 20 |
4 |
29 |
8,2 |
32,4 |
14 |
|
S267B2 - 05 - 06 |
8 |
5/16" |
05 |
9/16" - 18 |
5,5 |
31 |
9,2 |
32,4 |
19 |
|
S267B2 - 06 - 06 |
10 |
3/8" |
06 |
9/16" - 18 |
7 |
34 |
9,2 |
35,3 |
19 |
|
S267B2 - 08 - 08 |
12 |
1/2" |
08 |
3/4" - 16 |
9,3 |
40 |
11,1 |
42,8 |
22 |
|
S267B2 - 10 - 10 |
16 |
5/8" |
10 |
7/8" - 14 |
12 |
48 |
12,6 |
52 |
27 |
|
S267B2 - 12 - 12 |
20 |
3/4" |
12 |
1.1/16" - 12 |
15 |
55 |
14,4 |
59,5 |
32 |
|
S267B2 - 12 - 14 |
20 |
3/4" |
12 |
1.3/16" - 12 |
15 |
55 |
14,3 |
63,5 |
36 |
|
S267B1 - 12 - 16 |
20 |
3/4" |
12 |
1.5/16" - 12 |
19,5 |
55 |
15,2 |
63,2 |
41 |
|
S267B2 - 16 - 16 |
25 |
1" |
16 |
1.5/16" - 12 |
19,5 |
73 |
15,2 |
72,8 |
41 |
|
S267B2 - 16 - 20 |
25 |
1" |
16 |
1.5/8" - 12 |
26 |
73 |
15,7 |
81,6 |
50 |
|
S267B2 - 20 - 20 |
32 |
1.1/4" |
20 |
1.5/8" - 12 |
26 |
89,9 |
15,7 |
90,6 |
50 |
|
S267B2 - 20 - 24 |
32 |
1.1/4" |
20 |
1.7/8" - 12 |
32 |
89,9 |
18,3 |
95,1 |
60 |
|
S267B2 - 24 - 24 |
40 |
1.1/2" |
24 |
1.7/8" - 12 |
32 |
103,1 |
18,3 |
106,9 |
60 |
|
S267B2 - 32 - 32 |
50 |
2" |
32 |
2.1/2" - 12 |
44 |
126,9 |
24 |
134,8 |
75 |
